لودسل ها دارای ویژگیهای گوناگون و متنوعی هستند که بر اساس شرایط بهره برداری میتوان از آنها استفاده کرد. در مقاله قصد داریم در مورد یکی از خصوصیات لودسلها یعنی قابلیت ضد انفجار بودن (ATEX) صحبت کنیم.
در مقاله قبلی، محیط های مختلف اشتعال زا و گرد و خاک را تشریح نمودیم که هر کدام معرف چه ZONE هستند و در این مقاله می خواهیم لودسلهایی را که در چنین شرایطی می توان از آنها برای سیستمهای توزین استفاده نمود، معرفی کنیم.
برای اینکه بتوانیم تشخیص دهیم که یک لودسل ضد انفجار هست یا خیر، در ابتدا باید با مراجعه به کاتالوگ لودسل این نکته را کنترل و در صورت دارا بودن این ویژگی، زون قابل استفاده در آن را مشخص کرده و با توجه به نیاز و محیط نصب لودسل، مدل مناسب را انتخاب نمود.
تمامی لودسلهای قابل تأمین شرکت پارس موازین، قابلیت ATEX را دارا هستند که در جدول زیر به برخی از آنها اشاره می کنیم:
- لودسل DSL مدل Shear beam با دامنه تناژ 20 تا 100 تن:
Zones 0 and 1 ......................... protection ia
Zone 2 ........................... protection ia or nA
Zone 20 , 21 ................... protection ta or ia
Zone 22 .......................... protection tc or ia
- لودسل CMI-INT مدل Shear beam با دامنه تناژ 500 تا 5000 کیلوگرم:
Zones 0 and 1 ......................... protection ia
Zone 2 ........................... protection ia or nA
Zone 20 , 21 ................... protection ta or ia
Zone 22 .......................... protection tc or ia
- لودسل BBL-INT مدل Bending beam با دامنه تناژ 10 تا 500 کیلوگرم:
Zones 0 and 1 ......................... protection ia
Zone 2 ........................... protection ia or nA
Zone 20 , 21 , 22 .................... protection tD

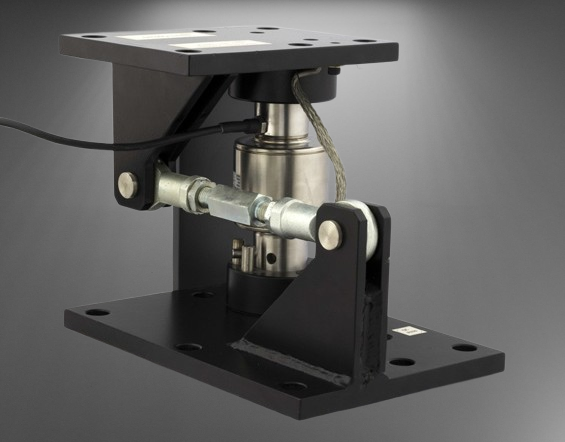

- لودسل SWL مدل Compression با دامنه تناژ 15 تا 40 تن/ 100 تا 600 تن:
Zones 0 and 1 ......................... protection ia
Zone 2 ........................... protection ia or nA
Zone 20 , 21 .................... protection ta or ia
Zone 22 ......................... protection tc or ia
در اینجا توضیحات مختصری در خصوص نوع حفاظت های مطرح شده در مقابل هر zone ارائه می گردد:
- Protection ia (Intrinsic Safety 'ia'):
- این یک نوع حفاظت ذاتی (Intrinsically Safe) است.
- "ia" بالاترین سطح حفاظت ذاتی را فراهم می‌کند. به این معنی که این تجهیزات حتی در صورت وقوع دو خطای مستقل نیز قادر به ایجاد جرقه یا حرارت کافی برای انفجار نخواهند بود.
- برای استفاده در Zone 0 (مناطقی که جو انفجاری به طور مداوم یا برای مدت زمان طولانی وجود دارد) و Zone 20 (برای گرد و غبار، معادل Zone 0 برای گازها) مناسب است.
- Protection nA (Non-Sparking 'nA'):
- این نوع حفاظت برای تجهیزاتی است که در شرایط عادی عملیاتی، توانایی ایجاد جرقه یا قوس الکتریکی با انرژی کافی برای انفجار را ندارند.
- برای استفاده در Zone 2 (مناطقی که جو انفجاری در طول عملیات عادی بعید است و اگر هم وجود داشته باشد، فقط برای مدت زمان کوتاهی است) مناسب است.
- Protection tD (Protection by Enclosure 'tD'):
- این نوع حفاظت معمولاً برای حفاظت در برابر گرد و غبار قابل اشتعال استفاده می‌شود.
- "tD" مخفف "Protection by Enclosure, 't'" for dust protection (حفاظت با محفظه، 't' برای حفاظت در برابر گرد و غبار) است و D نشان دهنده گروه تجهیزات است.
- Protection 'ta' (Protection by Enclosure, 'ta'):
- این بالاترین سطح حفاظت در برابر گرد و غبار است.
- برای استفاده در Zone 20 (مناطقی که گرد و غبار قابل اشتعال به طور مداوم یا برای مدت زمان طولانی وجود دارد) طراحی شده است.
- Protection 'tb' (Protection by Enclosure, 'tb'):
- یک سطح پایین‌تر از 'ta'.
- برای استفاده در Zone 21 (مناطقی که گرد و غبار قابل اشتعال در طول عملیات عادی ممکن است وجود داشته باشد) طراحی شده است.
- Protection 'tc' (Protection by Enclosure, 'tc'):
- پایین‌ترین سطح حفاظت در این دسته.
- برای استفاده در Zone 22 (مناطقی که گرد و غبار قابل اشتعال در طول عملیات عادی بعید است و اگر هم وجود داشته باشد، فقط برای مدت زمان کوتاهی است) طراحی شده است.
